超纯水水处理电源G5

    G5整流电源套装是专门针对水处理行业超纯水系统的EDI、CEDI及其它水处理膜块特性而设计开发的配套电源，可广泛用于超纯水工业领域。


    G5整流电源
    一、技术指标：
    输入电压： AC380V±10%/45~55Hz 
    输出电压： DC0~350V（0~600V需要定做)
    输出电流： DC0~5A(5A以上需要定做) 
    控制信号： DC0~5V 
    适用负载： EDI、CEDI膜块，以及其他超纯水膜块 
    功    耗： 空载约10W 
    过载能力： 120%额定电流，时间小于30秒
    调节电流： 0~100%线性设定
    过流保护： 120%
    工作方式： 连续式
    冷却方式： 自然冷却 
    工作温度：0℃~+40℃
    储运温度：-10℃~+85℃
    工作湿度：≤85%RH
    安装尺寸：见右图

    二、接线端子说明

    一体化操作面板
    一、技术指标：
    工作电源：AC220V/45-55HZ 
    功 耗：≤5W 
    量 程：电压DC0-500V，电流0-6A 
    输入阻抗：≥100MΩ 
    精 度：±1% 
    工作温度：-10℃-60℃
    工作湿度：≤85%RH
    显示字高：0.56"
    外形尺寸：96×96×110(mm)
    开孔尺寸：92×92(mm)

    二、接线端子说明
    其中1，3接进线电源AC220V，仪表端子7点接G5系列电源的M点，仪表端子8点接G5系列电源的U点，9、11接G5系列电源的V+，V-点，15、16接G5系列电源的I+、I-点。

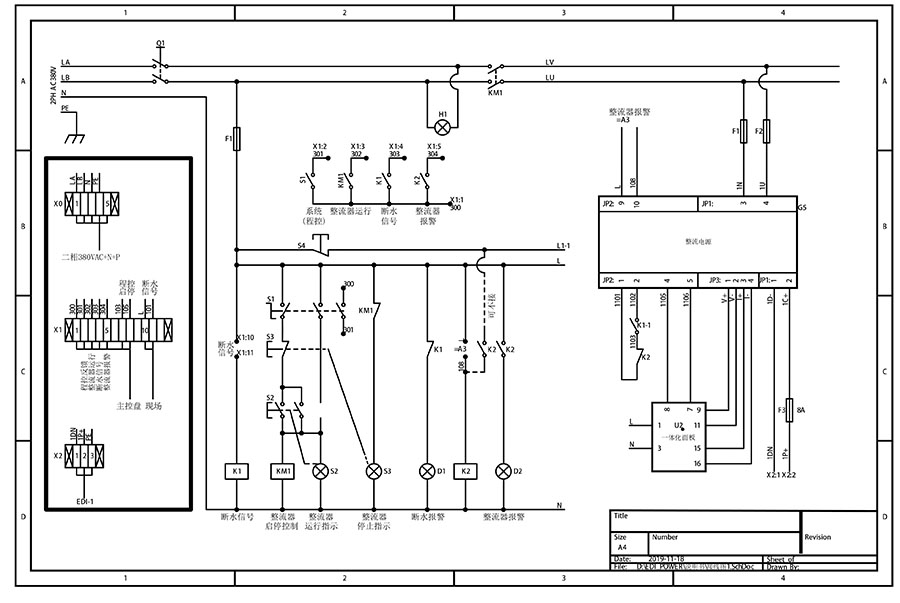

    参考接线图
    故障排除指南

序号	故障现象	原因	解决办法
1	主回路給电，负载无电压，无电流。	解封灯不亮，解封信号无效	检查电源解封信号回路,如水流开关是否闭合
		电源输入输出回路不通	检査电源进线、负载回路，常见保险丝烧断
2	面板不能调节电流	检查接线电源模块与显示面板之间的接线	检查电源模块JP2-4、5两个端子之间的电压，4+、5-，电压为DC0-5V，4、5端子极性不能对调, 电源模块与显示面板连线 U接U，M接M
		EDI膜块正负极接反	对调正负接线
3	输出电压或电流反复波动，长时间不能稳定	默认参数不合适	更换电源模块跳线位置，默认SET2，改为SET1
		供电电压波动过大
		水流波动过大
4	电流只能在一定范围内调整	可控硅损坏	更换可控硅,建议寄回厂家维修
5	故障报警，电流输出为0	电流过大，解封开关被过流保护继电器断开	检查负载是否短路，排除故障后，重新上电
