JC3000信号机遥控器


JC3000信号机遥控器

    一.功能概述
    本遥控器采用双向通讯模式工作,主要用于代替手动按键操作,功能与信号机本身的手控面板功能一致。

    二.技术参数
    ● 电    源:遥控器3.7V/1000mAh锂电池;接收器AC220V/50Hz
    ● 工作频段:433MHz
    ● 接收灵敏度:-120dBm
    ● 发射功率:10dBm
    ● 信    道:1-16
    ● 遥控距离:约100米,使用环境不同,遥控距离会有差异
    ● 工作温度:-20~60℃,低温时,电池续航能力会缩短


    三.部件说明
遥控器       尺寸:166*80*32


    无线信号强     无线信号弱
    通讯状态正常  通讯状态异常
    当无线信号弱时,或通讯状态异常时,遥控器将失去作用;电量低时,遥控距离变短,电池电压低于3V时,请及时充电。

    相位号定义:
    1-8:相位1-8
    Y:黄闪  R:全红  D:关灯

接收器    尺寸:140*82*38

    拨码开关:
    通过拨动接收器侧面拨码开关,可设置不同信道(1-16)。接收器改变信道后,相应遥控器需要重新配对,在接收器通电,遥控器处于“自动”模式下,按下遥控器“配对”按键,会自动搜索附近接收器。遥控器始终保存最后一次配对成功的设置,如果配对失败,遥控器将使用默认信道1。

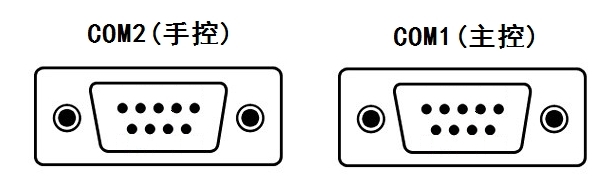

    串口:

    COM2连接手控板(直通线),
    COM1连接信号机主控(交叉线)


    指示灯:

POW

A/M

TX1

TX2

ACT

电源指示

自动/手动

无线发送

主控发送

运行状态


    四.接线
    ● 将接收器安装于信号机箱内合适位置,并将对应端子连接到信号机指定接口上(COM1接主机,COM2接手控板),接好AC220V电源;
    ● 将天线固定于机箱顶部合适位置,注意要避免雨淋,避免遮挡,天线尽量面对路口中心,天线延长线穿入机箱,连接于接收器的天线接口。


    五.操作
    以下功能均通过遥控器按键发送相应的指令给信号机,由信号机执行对应的功能:
    自动/手动:路口按照预设方案运行时,自动灯启亮,需要手动操作时,按下“手动”按键,此时手动灯启亮,自动灯熄灭,可进入下一步操作:
    步进:手动状态下,按下“步进”按键即可完成相位切换,每次按下约3秒后当前执行相位进入绿闪状态;
    1、2、3、4、5、6、7、8:分别表示当前运行方案的相位:相位1、相位2、相位3、相位4、相位5、相位6、相位7、相位8。手动状态下,按下数字键约3秒后当前执行相位进入绿闪状态,之后进入所按相位,完成相位切换。
    手动模式下,10分钟无按键操作,将返回自动模式。

    以下功能在自动模式下起作用:
    黄闪:按下“黄闪”按键后,路口运行当前相位的下一个相位之后,即进行黄闪状态切换,10分钟无操作后,自动切换为定周期方案。在黄闪状态下,再次按动“黄闪”按键,可退出黄闪状态;
    全红:按下“全红”按键后,路口运行当前相位的下一个相位之后,即进行全红状态切换,10分钟无操作后,自动切换为定周期方案。在全红状态下,再次按动“全红”按键,可退出全红状态;
    开/关灯:开关处于开灯状态时,路口信号灯正常状态,当按下“开/关灯”按键时,运行当前相位的下一个相位之后,信号灯进入关灯状态。在关灯状态下,再次按动“开/关灯”按键,可退出关灯状态。注意,此功能不推荐使用。

    在自动模式下,按下遥控器“配对”按键,遥控器会自动搜素附近信号机,搜索时,配对指示灯闪烁,当遥控器发出一长声“滴”。表示已搜索到附近信号机,配对成功,接下来即可正常操作;如果发出两声“滴、滴”,表示未搜索到信号机,可以接近信号机再次搜索配对;遥控器自动保存最后一次配对成功的参数,对同一台信号机无需每次配对。
    遥控器在设定参数时间内(出厂设置15分钟)无按键操作,将自动关闭电源(详见参数设置)。

    六.参数设置
    在自动模式下,长按数字“7”,可进入参数设置状态,按数字“8”用于切换更改的参数,数字“4”、“6”用于调节参数大小,修改参数后,按数字“7”保存参数并退出。
    自动休眠设置:一段时间没有按键动作,遥控器将自动关机(休眠),下图表示15分钟无按键动作,遥控器关机。注意:设置为0,表示遥控器不会自动关机。
    自动切换设置:一段时间没有遥控信号,接收器将自动切换到手控板控制,切换后,遥控器不能控制。下图表示30分钟无遥控信号,接收器切换到手控板。
    遥控器电源按键不受自动休眠设置影响,遥控器开机,会唤醒接收器,接收器将串口切换到遥控控制;遥控器关机,接收器将串口切换到手控板控制。

    七.注意事项
    遥控器出厂时,默认使用信道1,现场使用时,如果相邻路口距离较近,建议将相邻路口设置成不同信道,以免互相干扰。通过拨动接收器侧面拨码开关,可设置不同信道,改变接收器信道设置后,对应遥控器需要重新配对;
    当有效距离内没有接收器工作时,遥控器除了电源和配对按键,其余按键无反应;
    遥控器内部有聚合物锂电池供电,面板上直接显示当前电量电压,当电量不足时,请及时充电,充满时,会自动停止充电,无须理会。遥控器可以使用通用5V充电器,TYPE-C接口;
    当遥控器脱离遥控范围时,按下遥控器按键没有反应;正常工作时,按下遥控器按键,会发出“滴滴”声;
    遥控器使用过程中,要注意防水,避免从高处跌落,不要暴晒,避免处于高温环境。
