JC-L-100补光灯 |
一.概述
本公司生产的LED补光灯既可工作于闪光灯方式,又可工作于补光灯方式。采用美国旭明大功率发光二极管,配合合理的光学聚光系统与科学的驱动电路,使得产品可广泛应用于高清监控、卡口抓拍以及闯红灯抓拍系统。具有功耗低、亮度高、使用寿命长等特点。
二.技术参数
色 温:正白光,6500K;
峰 值 功 率:100W;
平 均 功 耗:5W;
闪光持续时间:0.5-12毫秒可调;
最大触发频率:>100次/秒,具体为触发延迟时间+亮灯持续时间的倒数;
寿 命:>100万次;
使 用 温 度:-20—60℃。
三.功能描述
可工作于普通闪光灯方式模式和长明灯方式,具体由拨码快关设置;
由拨码开关设置参数(按照二进制编码设置)
触发延迟时间:<4.7微秒,即收到触发信号后,最大延迟4.7微秒开启频闪灯;
亮灯持续时间:0.5-12毫秒可调;,步进0.5毫秒;
LED灯工作时,散热风扇自动启动;
使能控制(EN+、EN-)与主电源隔离,需要能提供5mA的驱动能力,将EN+、EN-短接即可正常工作,实际使用时,可由光控开关或定时开关控制;
触发信号输入端(IN+、IN-)与主电源隔离,需要摄像机端能提供5mA的驱动能力,将IN+、IN-短接一次即为触发一次;
照射范围:默认距离18米,宽度4米,可通过调整发光体与透镜距离调整范围。

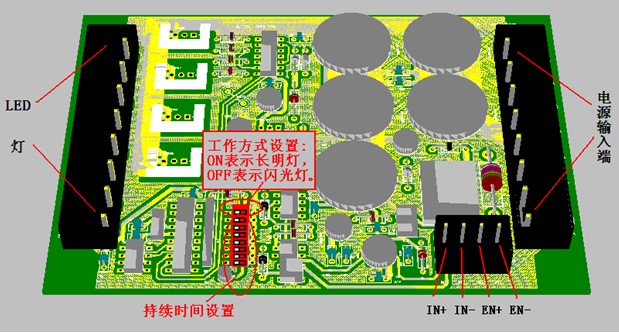

四.接线
拨码快关设置:1=ON表示长明灯,1=OFF表示闪光灯;
2=D6;
3=D5;
4=D4;
5=D3;
6=D2;
7=D1;
8=D0;
其中拨码开关的2-8为亮灯持续时间设置,ON为1,OFF为0,按照二进制编码。编码值*0.5即为亮灯时间,默认设置为4毫秒。
